Como criar pendrive com AHT – Apple Hardware Test

Fábio dos Reis
AHT - Apple Hardware Test - Criar pendrive de boot

Como criar pendrive com AHT – Apple Hardware Test

O Apple Hardware Test (AHT) é um pacote de software que contém uma suíte de ferramentas de diagnóstico utilizadas para testar os elementos de hardware de um computador Mac, seja ele um desktop ou notebook. É uma excelente ferramenta para realizar troubleshooting em um computador que esteja apresentando problemas de funcionamento.

Obs.: Para Macs lançados após Junho de 2013, deve ser usado o software ASD – Apple Software Diagnostics em vez do AHT. Informações sobre o ASD podem ser obtidas no site da Apple.

Determinando o modelo da placa lógica

O primeiro passo é determinar o modelo correto da placa lógica do computador, para que seja possível encontrar o software AHT correto, pois para cada modelo de máquina há um pacote de software de testes diferente. Determinamos o modelo da placa lógica por meio de um comando que deve ser executado no terminal.

Comando para determinar modelo e ID da placa lógica do computador:

ioreg -l | awk -F\" '/board-id/ { print $4 }'

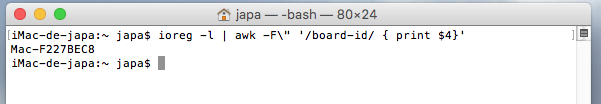

Veja o resultado obtido ao executar esse comando em um iMac:

O modelo da placa lógica retornado é F227BEC8.

Após descobrir o modelo da placa, devemos obter a imagem do AHT adequada ao computador. Para conseguir o arquivo você pode visitar o site https://github.com/upekkha/AppleHardwareTest.

Criando o pendrive de boot com AHT

De posse da imagem, vamos criar um pendrive de boot com o AHT, seguindo os passos abaixo:

1. Formatar o pendrive como sistema Mac OS Expandido e esquema de particionamento GUID

2. Copiar e montar a imagem .dmg do AHT baixada em uma pasta qualquer no computador (clicar duas vezes sobre o arquivo .dmg copiado para montá-lo)

3. Executar os seguintes comandos no terminal (assumindo que o rótulo do volume de seu pendrive seja “pendrive” e o volume AHT montado seja “AHT”):

cp -r /Volumes/AHT/System /Volumes/pendrive/
sudo bless --folder /Volumes/pendrive/ --file /Volumes/pendrive/System/Library/CoreServices/.diagnostics/diags.efi --label AHT

4. Procedimento finalizado.

Usando o Apple Hardware Test

Para usar o AHT, reinicie o computador com o pendrive criado inserido, pressionando a tecla Option para dar boot no software e testá-lo.

Será exibida uma tela com opções de boot da máquina. Escolha o pendrive para entrar no AHT:

Na janela “Apple Hardware Test” escolha o idioma desejado para usar no programa, e clique no botão da seta:

Será apresentada a tela inicial do AHT. Aguarde alguns instantes enquanto o programa faz uma verificação do hardware presente no sistema:

Para efetuar um teste básico no hardware da máquina, clique no botão “Teste”. Se desejar um teste extensivo, marque a caixa “Realizar teste alargado”. Tenha em mente que essa opção demorará muito mais tempo – entre uma hora e meia a duas horas até.

Aguarde enquanto o teste é realizado:

Após o término do teste, os resultados serão exibidos na caixa “Resultados do teste”, como mostra a figura a seguir:

Se erros forem detectados na máquina, serão exibidos códigos correspondentes para que esses erros possam ser identificados. Em meu exemplo, foi exibido o código de erro 4SNS/1/40000000:TL0P-130.000, que corresponde a um erro de sensor, conforme veremos nas próximas seções do tutorial.

Códigos de Erro

O código de erro apresentado nos permite identificar o componente que possivelmente está defeituoso ou causando mal funcionamento no computador. Os quatro primeiros caracteres no código identificam o componente em si.

Abaixo temos uma lista com os códigos e componentes associados (4 primeiros caracteres apenas):

O restante do código traz informações adicionais sobre o problema, como por exemplo tipo de sensor problemático.

Em nosso exemplo, o código 4SNS indica um problema com sensores do sistema. O restante do código nos permitirá descobrir qual é o sensor problemático.

Identificando os Sensores

Se um erro de sensor for detectado, vamos utilizar a segunda parte do código de erro para determinar qual sensor está com falha de operação. Em nosso exemplo foi exibido o código TL0P. A primeira letra do código indica a categoria de sensor, conforme a lista a seguir:

Em nosso caso, portanto, trata-se de um sensor de temperatura. Mas temperatura de onde? Descobriremos isso analisando a segunda letra desse código. A lista a seguir mostra a qual componente exatamente se refere o sensor:

Em nosso caso a segunda letra é L, e a lista indica que se trata do display LCD. Portanto, temos um problema com o sensor de temperatura do LCD da máquina. Agora basta realizar uma inspeção visual no componente e, se necessário, realizar sua reparação ou substituição para tentar sanar o problema.

Informações adicionais sobre o AHT podem ser obtidas no site da Apple ou nos manuais de serviço dos equipamentos Apple.
