Desmontando o Roteador D-Link DI-524

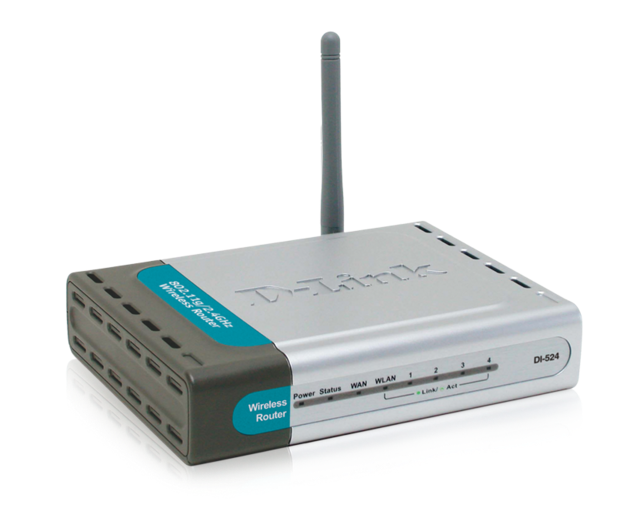

Vamos desmontar neste artigo o roteador banda larga DI-524, da D-Link, que é um modelo já antigo e descontinuado, mas ainda utilizado por algumas pessoas para compartilhar a Internet em ambientes domésticos.
Esse roteador possui 4 portas LAN, uma porta WAN e Rede WiFi integrada. O manual de configuração do produto pode ser acessado na página do DI-524 no site da D-Link.
Procedimento de desmontagem:
Abaixo temos a vista traseira do roteador, mostrando, da esquerda para a direita, os conectores da antena, quatro portas ethernet para LAN, uma porta WAN e o conector de energia da fonte de alimentação:
Na figura a seguir vemos a parte inferior do roteador. As etiquetas trazem informações sobre o modelo, Part Number, Número de Série, versão de hardware, FCC ID e outras. Para abri-lo devemos desparafusar os dois parafusos presentes nas laterais:
Basta puxar a tampa superior do aparelho após retirar os dois parafusos e teremos acesso ao seu interior:
Aí está a placa lógica do DI-524, ainda parafusada no chassis. Ela é presa pelos dois parafusos mostrados na parte superior da imagem abaixo:
Detalhe dos principais chips encontrados na placa lógica. Vamos descrever sucintamente as funções desses quatro circuitos integrados:
- D-Link DL1005E – Switch
- D-Link DL7500A – Processador principal (Fabricante RDC, devido à versão do aparelho – B4)
- EtronTech EM636 165TS-7G – Memória SDRAM
- EON EN29LV800BB-70TCP – Memória Flash 8Mbit
Na figura a seguir, detalhe do conector da antena e do fio que o conecta á placa lógica. Note que ele é preso por cola quente na placa.
Visão geral dos leds indicadores do painel frontal:
Vista interna da parte traseira do roteador, com as portas Ethernet LAN, porta WAN (esquerda), conector de energia (cor de laranja), conector da antena (extrema direita) e um chip M-TEK H50601DRG:
Para desconectar a placa do chassis, basta desparafusar os dois parafusos mostrados na figura a seguir:
E desrosquear o conector da antena para soltá-lo:
E então, levantar a placa lógica suavemente para retirá-la do chassis:
Eis a placa lógica, como o conector da antena solto á direita, e o módulo Wi-Fi na extrema esquerda (blindado):
Vista traseira da placa lógica. Apenas trilhas e pontos de solda:
D-Link DI-524 desmontado com sucesso!
