Porta Lógica NOR
A porta lógica NOR é uma porta que conta com ao menos duas entradas, e cujo nível lógico de saída será igual a 0 quando houver ao menos uma entrada em nível lógico alto (1). A palavra NOR significa “NOT OR”, indicando que, basicamente, se trata de uma porta OR com a saída invertida (em complemento).
As figuras a seguir mostram os símbolos utilizados para representar uma porta NOR:
Porta Lógica NOR – Simbolo IEC
Expressão Lógica
A expressão lógica de uma porta NOR é dada por:
Ou seja, a expressão lógica de uma porta OR, porém com o resultado invertido, o que é denotado pela barra sobre a expressão A + B.
Tabela-Verdade
A seguir, temos a tabela-verdade para uma porta NOR de duas entradas:
Note que a saída somente apresenta nível lógico igual a 1 quando ambas as entradas estão em nível lógico igual a zero; em todos os outros casos, a saída será igual a zero (nível baixo).

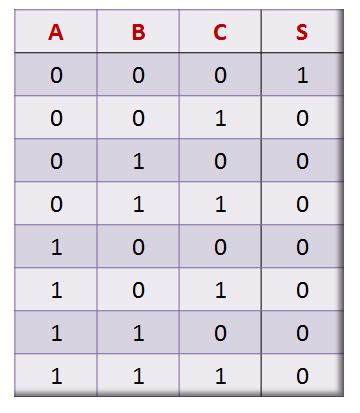

E abaixo, a tabela-verdade para uma porta lógica NOR de três entradas:
Circuitos NOR
Um exemplo de circuito integrado clássico que implementa portas NOR é o TTL 7402, que possui quatro portas NOR independentes de duas entradas. A figura abaixo mostra o diagrama de pinagem desse circuito integrado:
Há diversas outras implementações de portas NOR em circuitos integrados, como por exemplo o 7425 (TTL, com duas portas NOR de quatro entradas) e o 4025 (CMOS, com três portas NOR de 3 entradas).
Porta NOR com transístores

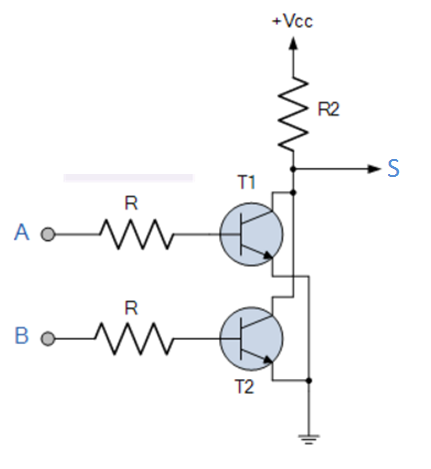

Podemos implementar uma porta lógica NOR usando transistores e resistores, conforme mostra o diagrama esquemático a seguir:
Figura: http://www.electronics-tutorials.ws/logic/logic_6.html
Porta NOR a partir de outras portas
Podemos também implementar uma porta NOR utilizando outras portas lógicas, caso não estejam disponíveis circuitos integrados apropriados ou transístores. Abaixo, vemos um diagrama que ilustra a composição de uma porta NOR a partir de portas NAND (estudadas na próxima lição):
Fonte: Wikimedia Commons
Na próxima lição vamos estudar a Porta Lógica NAND.
Anterior: Porta Lógica AND
