Resumo de Portas Lógicas
Nos artigos anteriores apresentamos diversas portas lógicas e suas características principais. A partir dos próximos artigos nós vamos começar a explorar circuitos digitais mais complexos formados por portas lógicas e outros componentes, como somadores, comparadores, flip-flops e muitos outros. Como as portas lógicas são tão importantes no mundo da eletrônica digital, você deve ter um conhecimento sólido a respeito delas e sua operação.
Abaixo, temos um sumário com informações sobre as portas lógicas que estudamos anteriormente. É muito importante memorizar seus símbolos, equações booleanas e tabelas-verdade.
| Porta Lógica | Equação | Tabela-Verdade | Símbolos |
NOT |
 |
 |
  |
OR |
 |
 |
  Porta Lógica OR – Padrão IEC |
AND |
 |
 |
  |

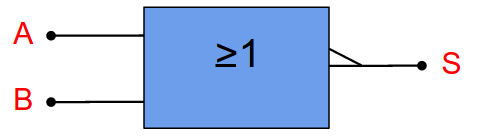

NOR |
 |
 |
  |

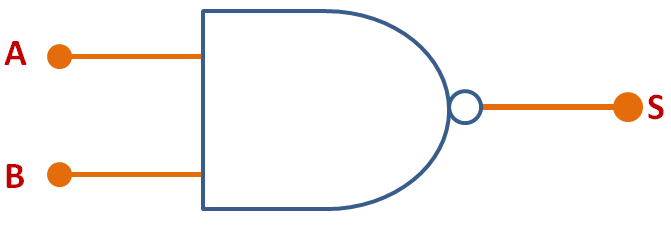

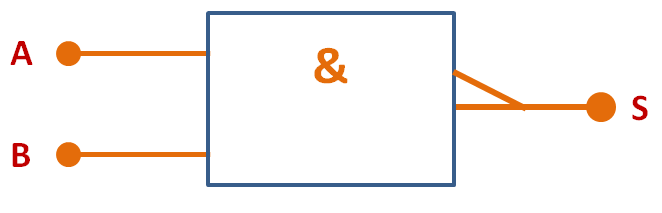

NAND |
 |
 |
|
XOR |
 |
 |
  |

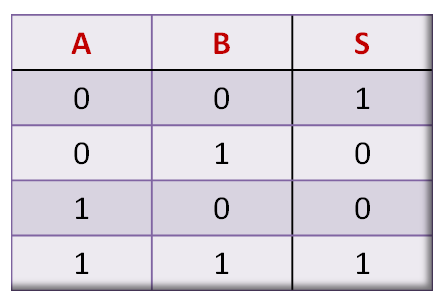

XNOR |
 |
 |
  |
Na tabela a seguir temos também uma listagem dos principais circuitos integrados que implementam as portas lógicas estudadas, de forma a facilitar a pesquisa caso seja necessário escolher um deles para uso em seus projetos:
| Porta Lógica | Nº de entradas por porta | Nº de portas por chip | TTL Básico 74xx | CMOS família 4000 |
| NOT | 1 | 6 | 7404 | 4069 |
| AND | 2 | 4 | 7408 | 4081 |
| 3 | 3 | 7411 | 4073 | |
| 4 | 2 | 7421 | 4082 | |
| OR | 2 | 4 | 7432 | 4071 |
| 3 | 3 | – | 4075 | |
| 4 | 2 | – | 4072 | |
| NAND | 2 | 4 | 7400 | 4011 |
| 3 | 3 | 7410 | 4013 | |
| 4 | 2 | 7420 | 4012 | |
| 8 | 1 | 7430 | 4068 | |
| 12 | 1 | 74134 | – | |
| 13 | 1 | 74133 | – | |
| NOR | 2 | 4 | 7402 | 4001 |
| 3 | 3 | 7427 | 4025 | |
| 4 | 2 | 7425 | 4002 | |
| 5 | 2 | 74260 | – | |
| 8 | 1 | – | 4078 | |
| XOR | 2 | 4 | 7486 | 4070 |
| XNOR | 2 | 4 | 74266 | 4077 |
Este foi nosso Resumo de Portas Lógicas. Na próxima lição vamos iniciar nossos estudos em Álgebra Booleana. Até mais!
